Crane rails are steel rails used for crane tracks. We can produce crane rails of various materials, sizes, standards and sizes. High-quality.
Crane Rail Applications:
Crane rails are widely used in many fields in railways, electric power, mining, metallurgy, steel mills, ports, shipbuilding, coking and other industries.
Types of Crane Rails:
1. China standard crane rail
(1) QU70 crane rail specifications
Rail name: QU70
Country of origin: China
Standard: YB/T5055-93 section
Area: 6722 mm2
Calculated mass: 52.8 kg/m
Neutral axis to base: 59.3 mm
(2) QU80 crane rail specifications
Rail name: QU80
Country of origin: China
Standard: YB/T5055-93 section
Area: 8206 mm2
Calculated mass: 64.4 kg/m
Neutral axis to base: 64.9 mm
(3) QU100 crane rail specification
Rail name: QU100
Country of origin: China
Standard: YB/T5055-93 section
Area: 11344 mm2
Calculated mass: 89 kg/m
Neutral axis to base: 76.3 mm
(4) QU120 crane rail specification
Rail name: QU120
Country of origin: China
Standard: YB/T5055-93 section
Area: 15096 mm2
Calculated mass: 118.5 kg/m
Neutral axis to base: 87 mm
Size | Dimension(mm) | Weight(kg/m) | Standard&Material | |||
---|---|---|---|---|---|---|
Head | Height | Base | Waist | |||
QU70 | 70 | 120 | 120 | 28 | 52.8 |
YB/T5055-93 U71Mn |
QU80 | 80 | 130 | 130 | 32 | 63.69 | |
QU100 | 100 | 150 | 150 | 38 | 88.96 | |
QU120 | 120 | 170 | 170 | 44 | 118.1 |

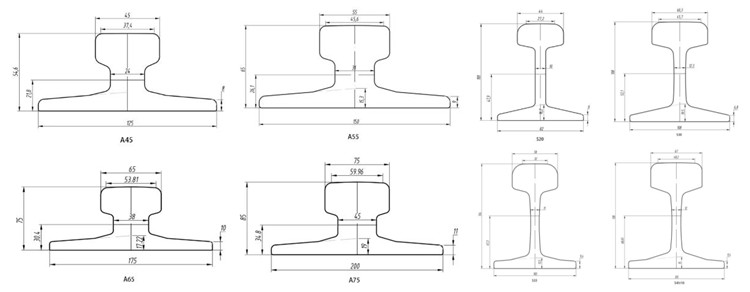

2.DIN standard crane rail
(1) A65 crane rail specifications
Rail name: A65
Country of origin: Germany
Standard: DIN 536
Cross-sectional area: 5514 mm2
Calculated mass: 43.1 kg/m
Neutral axis to base: 30.4 mm
(2) A75 crane rail specifications
Rail name: A75
Country of origin: Germany
Standard: DIN 536
Cross-sectional area: 7177 mm2
Calculated mass: 56.2 kg/m
Neutral axis to base: 34.8 mm
(3) A100 crane rail specifications
Rail name: A100
Country of origin: Germany
Standard: DIN 536
Cross-sectional area: 9506 mm2
Calculated mass: 74.3 kg/m
Neutral axis to base: 42.5 mm
(4) A120 crane rail specifications
Rail name: A120
Country of origin: Germany
Standard: DIN 536
Cross-sectional area: 12748 mm2
Calculated mass: 100 kg/m
Neutral axis to base: 47.6 mm
Size | Dimension(mm) | Weight(kg/m) | Standard | |||
---|---|---|---|---|---|---|
Head | Height | Base | Waist | |||
A65 | 65 | 75 | 175 | 38 | 43.1 | DIN 536 |
A75 | 75 | 85 | 200 | 45 | 56.2 | |
A100 | 100 | 95 | 200 | 60 | 74.3 | |
A120 | 120 | 105 | 220 | 72 | 100 |
3.JISE standard crane rail
(1) CR 73KG crane rail specifications
Rail name: CR 73KG
Country of origin: Japan
Standard: JISE 1103/1101
Cross-sectional area: 9361 mm2
Calculated mass: 73.3 kg/m
Neutral axis to base: 67 mm
(2) CR 100KG crane rail specifications
Rail name: CR 100KG
Country of origin: Japan
Standard: JISE 1103/1101
Cross-sectional area: 12719 mm2
Calculated mass: 100.2 kg/m
Neutral axis to base: 75.8 mm
Size | Dimension(mm) | Weight(kg/m) | Standard | |||
---|---|---|---|---|---|---|
Head | Height | Base | Waist | |||
CR 73KG | 100 | 135 | 140 | 32 | 73.3 | JISE 1103/1101 |
CR 100KG | 120 | 150 | 155 | 39 | 100.2 |
4.UIC standard crane rail
(1)UIC 54 crane rail specification
Rail name: UIC 54
Country of Origin: International
Standard: UIC 860
Cross-sectional area: 6974 mm2
Calculated mass: 54.4 kg/m
Neutral axis to base: 75.1 mm
(2)UIC 60 crane rail specification
Rail name: UIC 60
Country of Origin: International
Standard: UIC 860
Cross-sectional area: 7671 mm2
Calculated mass: 60.3 kg/m
Neutral axis to base: 80.9 mm
Size | Dimension(mm) | Weight(kg/m) | Standard | |||
---|---|---|---|---|---|---|
Head | Height | Base | Waist | |||
UIC 54 | 70 | 159 | 140 | 16.1 | 54.5 | UIC 860 |
UIC 60 | 72 | 172 | 150 | 16.5 | 60.3 |
5. Other standard crane rail
(1) ASCE crane rail, ARAB crane rail and AREA crane rail
(2) IS (ISCR) standard crane rail
(3) Other DIN standard crane rails (A45, A55, A150 crane rails)
Crane Rail Suppliers:
Kingrail Parts provides various standard crane rails, such as AREMA, GB, BS, DIN, UIC and other customized steel rails.
Please send your drawings and requirements. We will give you the fastest free quote.
Inquiry Now
